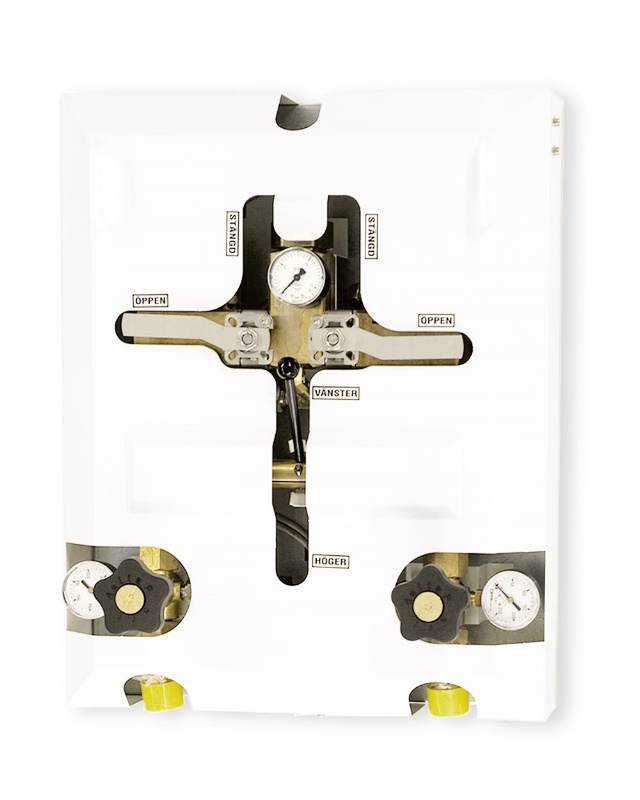

Tömningscentral TC30

Central för tömning och automatiskt driftsideskifte av medicinsk gas. I centralen kan man hantera två tömningssidor samtidigt. En på driftsidan och en i reserv. När driftsidans flaska/flaskor/flaskpaket är på väg att tömmas växlar systemet automatiskt om till reservsidan som därmed blir driftsida.

En tryckgivare för varje driftsida anger status för flasktrycket. En tryckgivare på utloppet anger statusen för utloppstrycket.
Tryckregulatorerna som används klarar ett inloppstryck på 210 bar. Enheten består av en fästplåt av metall, två högtrycksventiler, två tryckregulatorer för högt tryck och med spak för driftsidesval med indikering av vilken sida som är driftsida. Täcklock är tillval.

X anger
Mätutrustning: S=Signalmanometer, T=Tryckgivare, M=Mikrobrytare
Gas: 1=Andningsoxygen, 2=Lustgas, 3=Andningsluft, 4=Instrumentluft, 5=Koldioxid

Artikelnr: QMT 7T03001-XX
